Z43W手動平板閘閥的簡單介紹

Z43W手動平板閘閥的詳細信息

Z43W手動平板閘閥

客戶詢價直接撥打 021-3126 3267 至營銷部，或者發送至企業郵箱，也可通過右側企業QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。

質量方針：以科技為動力 以質量求生存
銷售電話：021-3126 3267（總機）
企業郵箱：[email protected]
企業網址：http://www.shjovalve.com

手動平板閘閥 產品概述

Z43W手動平板閘閥適用于Class150～900LB、PN1.0～16.0MPam，工作溫度-29～180℃的天然氣，石油，化工，環保，城市管道，燃氣管線等到輸送管線，用于截斷或接通管路中的介質，也可用于放空系統和汽儲存裝置上，用作啟閉設備。Z43W手動平板閘閥閥體有扁體和圓體兩種形式，閥座有雙重密封和自清洗功能，全封閉結構，防護性能好，可適應全天候要求。

手動平板閘閥 結構特點

1、閥體有鑄造和焊接兩種結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。
5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
7、帶導流孔平板閘閥采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了手動閥門填料處更容易外漏的弊病。
8、帶導流孔平板閘閥關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
9、全封閉結構，防護性能好，可適應全天候要求。
10、帶導流孔平板閘閥設有指示桿或觀察窗以表示閥門的啟閉情況。

手動平板閘閥 執行標準

手動平板閘閥 性能規范

手動平板閘閥 零件材料

手動平板閘閥 尺寸圖

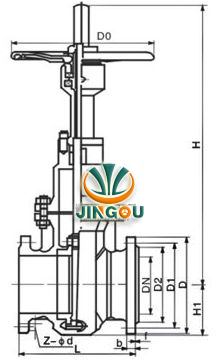

Z43W手動平板閘閥 (結構尺寸圖)

手動平板閘閥 連接尺寸

平板閘閥主要外形和連接尺寸 PN1.6MPa～2.5MPa：

帶導流孔平板閘閥PN4.0MPa-10.0MPa：

以上是Z43W手動平板閘閥的詳細信息，如果您對Z43W手動平板閘閥的價格、廠家、型號、圖片有任何疑問，請聯系我們獲取Z43W手動平板閘閥的最新信息
